三維激光切割

發那科三維激光切割機(FANUC離線編程)

— 產品中心 —大包圍激光切割機激光切割機激光切管機三維激光切割機器人工業自動化設備聯系我們/ CONTACT US全國免費客服電話13326441314江蘇金元創智智能裝備有限公司郵箱:neillgq@163.com手機:13326441314電話:地址:宿遷市宿城區宿城經濟開發區西片區緯一路3號-2A2您的位置:主頁>關于我們?nèi)S激光切...

產品詳情




— 產品中心

1、 三維激光機械臂

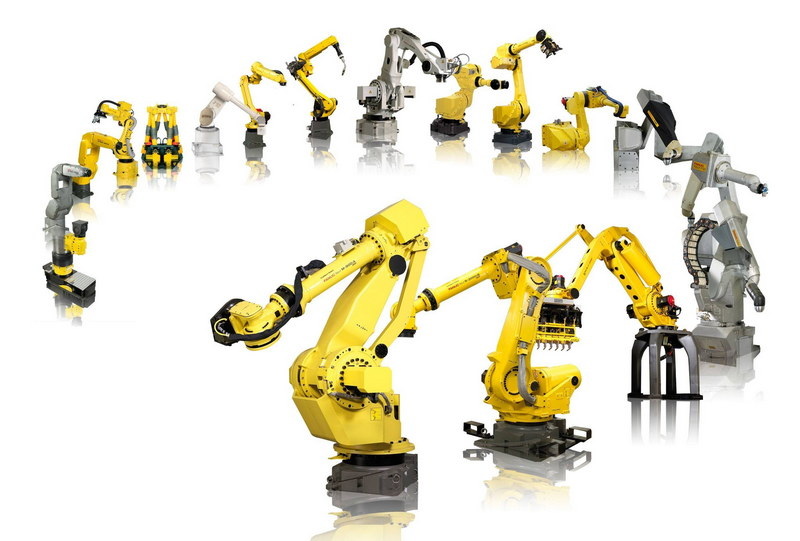

1.1、機械手:選用發那科(FANUC)高精度機器人

1.2、FANUC工業機械手是目前全球高精度機器人的著名品牌,也是目前我國用于三維激光切割系統的常用配置,可以切割五毫米以上的小孔徑。

1.3、FANUC能以******的性能,完善的服務,打造出優秀的三維激光切割系統。

1.4、FANUC機器人運動范圍。



1.5、FANUC機器人參數表




2、光纖激光器:中功率光纖激光器

2.1、連續光纖激光器,采用模塊化設計,系統高度集成,免于維護,可靠性高。激光功率連續可調,擁有較高的光束質量,激光穩定性高,是激光精細切割、精密焊接等應用的理想激光源。具有更高的光電轉換效率(>30%),更好、更穩定的光束質量,更強大的抗高反能力,同時引入優化的第二代光纖傳輸系統,保證在厚板切割方面達到更穩定、精密的切割效果。該產品適用于多種應用場合:切割、焊接、打孔、醫療器件加工等,切割的板材切縫窄且斷面光亮。

2.2、采用光纖配QBH 頭輸出,可配合激光加工頭、振鏡等與機器人、機床等進 行系統集成,廣泛應用于3C、五金、醫療、汽車、航空等領域。

2.3、轉換效率高、光束質量好、體積小巧等優勢。

2.4、激光器參數表。

3、切割頭:選用******三維激光切割頭。

3.1、精密激光切割頭優點:體積小,重量輕;槍頭細長,三維切割干涉少,容易編程,適合***復雜的工件;氣路優,切割效果好。

3.2、一套完善的隨動切割系統,使切割速度更快,更靈活方便;

3.3、防撞功能,在碰撞到工件時,切割頭與連接件離開0.6mm會自動斷開,同時給機器人一個停止信號,更加安全;碰撞后回位精度高。

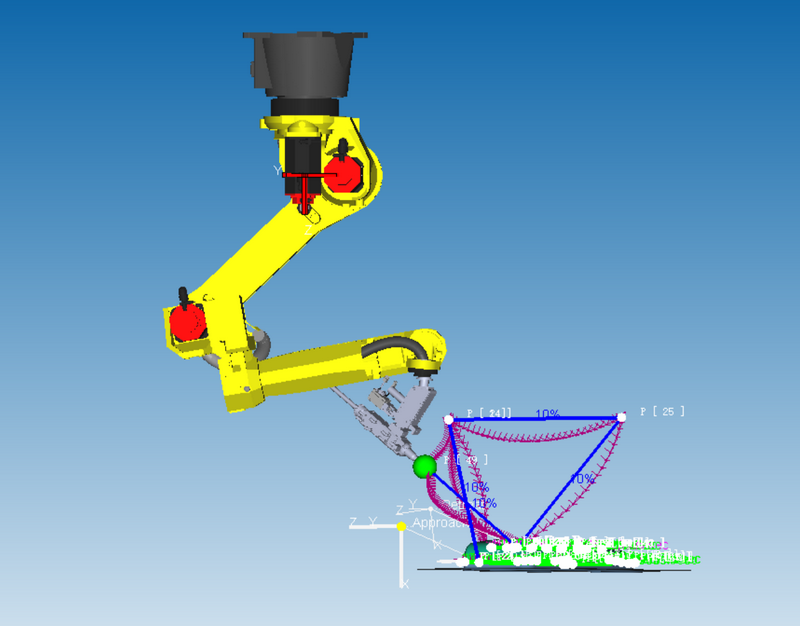

4、三維切割軟件,選用日本 FANUC定制的切割軟件。

4.1、Fanuc 切割功能包 Cutting tool

4.2、Cutting Tool 是 FANUC 公司為機器人激光切割應用專門開發的高精度切割工具;

4.3、Cutting Tool 由 2 個伺服電機驅動一組四連桿機構,實現小軌跡的高精度切割;

4.4、Cutting Tool 擁有與之相配套的圖形生成軟件,可以自動生成多種常見圖形的切割程序;

4.5、Cutting Tool 需配合 FANUC 機器人使用,無法單獨使用。

4.6、三維激光切割機器人一款由PLC控制和機器人自身系統控制的雙重控制方式加小圓切割軟件,和豐富的圖形庫更加容易學習和操作;

4.7、 FANUC機器人擁有強大的二次開發應用軟件,是專為激光切割領域所開發的,這是其它機器人是不可及的;

4.8、編程更加人性化,普通工人就能在短時間學會,不用花高成本聘請******人才。

4.9、軟件內配備厚板多級穿孔工藝機,廣泛的應用于汽車制造行業:汽車零部 件、汽車車身、汽車車門板、汽車后備箱、汽車車頂蓋等各個方面。該設備主要生產零件厚度在 0.5-6mm, 具有方便三維零件的加工、投資成本低、使用成本維護低、操作簡單等特點,廣泛應用于 6mm(碳鋼) 以下的汽車薄板零部件切割。

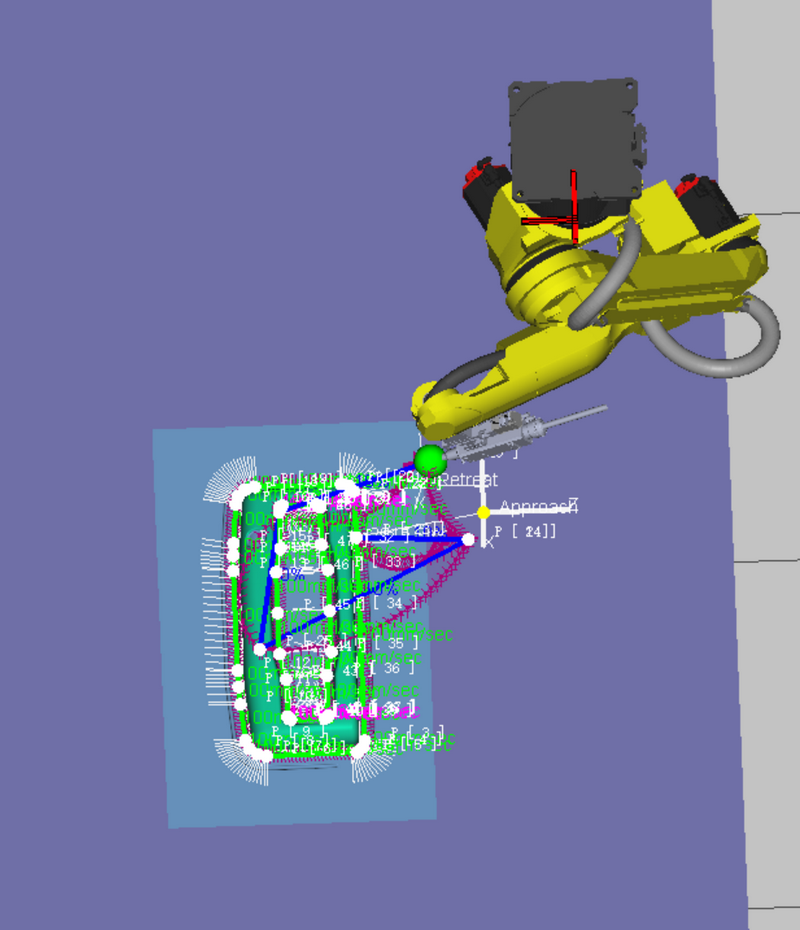

4、簡潔明了的人機畫面



5、 參數表 、配置表

5.1、切割參數表

三維切割參數表(僅供參考)

材料

厚度

4000W

3000W

2000W

1500W

1000W

氣壓(MPA)

氣體

切割高度

速度(m/min)

速度(m/min)

速度(m/min)

速度(m/min)

速度(m/min)

不銹鋼

1

34~38

28~33

22~24

14~16

12~14

1.2~1.6

N2

0.6

2

28~33

14~15

6.8~8.2

3.7~5.8

1.8~3.7

1.2~1.6

N2

0.6

3

14~15

6.5~7

2.8~3.5

1.2~1.8

0.9~1.5

1.2~1.6

N2

0.6

4

6.5~7

3.5~4

1.7~2.2

0.8~1.2


1.2~1.6

N2

0.6

5

3.5~4

2~2.2

0.6~1.0



1.2~1.6

N2

0.6

6

2~2.2

1.3~1.5




1.2~1.6

N2

0.8

8

1.3~1.5

0.7~0.8




1.6~2.0

N2

0.8

10

0.7~0.8

0.55~0.6




1.6~2.0

N2

0.8

12

0.55~0.6





1.6~2.0

N2

0.8

碳鋼

1

48~50

45~47

35~37

26~32

16~18

0.06~0.13

N2

0.6

2

26~29

22~25

16~18

12~16

5~7

0.06~0.13

N2

0.6

3

24~25

17~20

5.0~7.0

3.1~3.4

2.8~3.1

0.06~0.13

O2

0.6

4

21~23

11~23

3.3~4.0

2.8~3.1

2.2~2.4

0.06~0.13

O2

0.6

5

17~20

9~14

2.4~2.6

2.2~2.4

1.5~1.7

0.06~0.13

O2

0.6

6

11~23

7~12

1.8~2.3

1.5~1.7

1.2~1.4

0.06~0.13

O2

0.6

8

9~14

3.2~4.2

1.4~1.8

1.2~1.4


0.08~0.15

O2

0.6

10

7~12

1.6~2.8

1.0~1.2



0.08~0.15

O2

0.6

12

3.2~4.2

1.2~1.6

0.8~1.0



0.08~0.15

O2

0.6

14

1.6~2.8

0.8~1.1




0.08~0.15

O2

0.6

16

1.2~1.6

0.5~0.7




0.08~0.15

O2

0.6

18

0.8~1.1





0.08~0.15

O2

0.6

20

0.5~0.7





0.08~0.15

O2

0.6

1

25~30

17~20

17~18

19~21

17~18

1.2~1.6

N2

0.5

2

21~24

11~16

8~9

5.8~7.1

4.5~5

1.2~1.6

N2

0.5

3

17~20

6~8

4.5~5

3.1~4.2

1.8~2

1.2~1.6

N2

0.5

4

11~16

4~5

1.8~2

1.1~1.6


1.2~1.6

N2

0.5

5

6~8

2~3

1.2~1.8



1.6~2.0

N2

0.5

6

4~5

1.2~1.8




1.6~2.0

N2

0.5

8

2~3

25~30




1.6~2.0

N2

0.5

10

1.2~1.8





1.6~2.0

N2

0.5

1

33~34

22~25

16~18

12~14

8~10

1.2~1.6

N2

0.5

2

31~32

12~14

4.5~6.6

3~3.5

1.5~3

1.2~1.6

N2

0.5

3

25~30

6~7

2.1~3.3

1.6~2.2


1.6~2.0

N2

0.5

4

12~15

3~4

1.3~2.1



1.6~2.0

N2

0.5

5

6~7

1~2




1.6~2.0

N2

0.5

6

3~4





1.6~2.0

N2

0.5

8

1~2





1.6~2.0

N2

0.5



5.2、設備技術參數表

機器人品牌及型號

FANUC-M20iA

機器人外側***大工作半徑

1811 mm

機器人內側***小工作半徑

317 mm

機器人重復定位精度

±0.08mm

機器人負載質量

軸6***大荷載20KG

1軸***大速度/動作范圍

195°/S、340°

2軸***大速度/動作范圍

175°/S、260°

3軸***大速度/動作范圍

180°/S、458°

4軸***大速度/動作范圍

360°/S、400°

5軸***大速度/動作范圍

360°/S、360°

6軸***大速度/動作范圍

550°/S、900°

機器人軸數

6軸

機器人重量

250kg

光纖激光器功率

1500W

激光波長

1070nm

***小切割線寬

0.18mm

***大切割速度

視加工材料和加工厚度(1mm碳鋼切割速度為14M/MIN)

加工材料厚度

0.5MM-10MM(碳鋼)

冷卻方式

水冷

連續工作時間

24小時

工作電源

380V±10%;50Hz/60Hz

同軸吹氣要求

0.4-0.8MPa

設備重量(估計值)

200KG

5.3產品配置表:詳見報價及配置單

5.4 優勢說明:

1、開機操作簡單:所有電源開關一鍵啟動。

2、智能化程度高;配置PLC控制器和觸摸顯示屏,方便客戶直觀的查看設備的狀態和故障原因,按既定的操作規程及時快速的恢復生產。

2.1設備異常時,顯示報警內容并提供處理方法。

2.2機柜觸摸屏操控方便簡單。

2.3四個工位計數界面,每日加工量一目了然。

2.4定期提醒保養設備。

3、 大小控制柜和無線雙遙控器讓操作更靈活:讓操作工提******率。

4、安全防護:設置工位緊急停止按鈕。任何異常報警都會停機無法操作(如氣壓不足,伺服異常,激光異常等)。

5、配置紅外定位系統(安裝在龍門架上),由紅外線確定工件已在夾具上放好,由操作人員判斷后進行加工。

6、 強電弱電分離,控制柜內部電氣更整潔。增加了人機安全,在一定程度上消除了信號的相互干擾,保證設備能夠長期穩定的運行。

7、槍頭走線規范簡潔,編程干擾小。氣管水管光纖整合一體,避免切割過程中被工件刮蹭,導致后期維護成本增加。

8、 槍頭采用軟設計,撞槍后,不易損壞槍頭,并且復位精度高,提高操作工效率。

9、 自主優化了切割軟件,編程操作更加快捷。

9.1添加了常用圖形庫,無論是平面還是垂直面,調用圖形指令,輸入?yún)?shù)即可,節省編程時間,快捷方便。

9.2 優化了開激光和關激光的指令,更加安全有效。

9.3 自帶校光程序,使用方便快捷。

9.4 同一工件中,小孔的切割功率和外圍的切割功率可分開設置,降低能耗,保證切割質量。

10、智能防凍系統:冬天溫度低至結冰狀態時自動啟動加溫系統防止凍壞激光器槍頭。

11、 編程培訓老師擁有十幾年的鈑金切割編程實戰經驗。培訓時可更加合理指導甲方參與培訓的人員,讓學員更好的掌握編程技巧。例如:工件位置的合理擺放,機器人的運行姿態,切割路徑的合理安排,從而保證切割質量,提高生產效率。

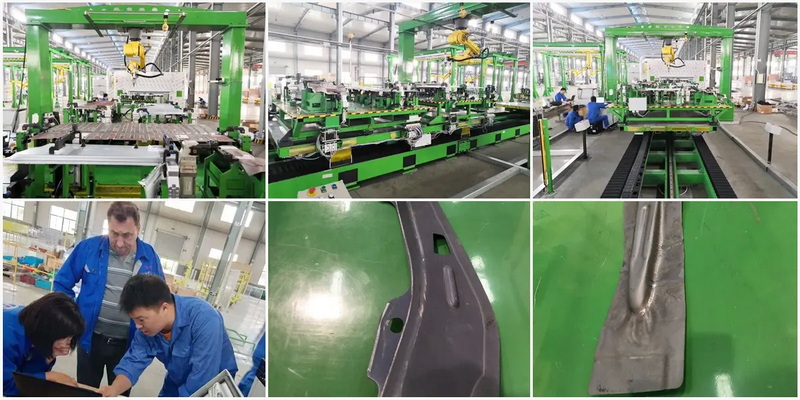

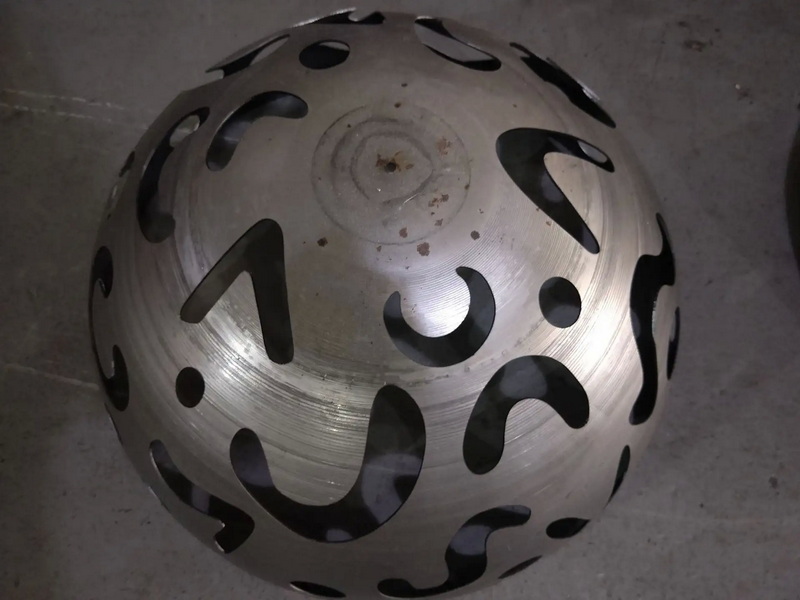

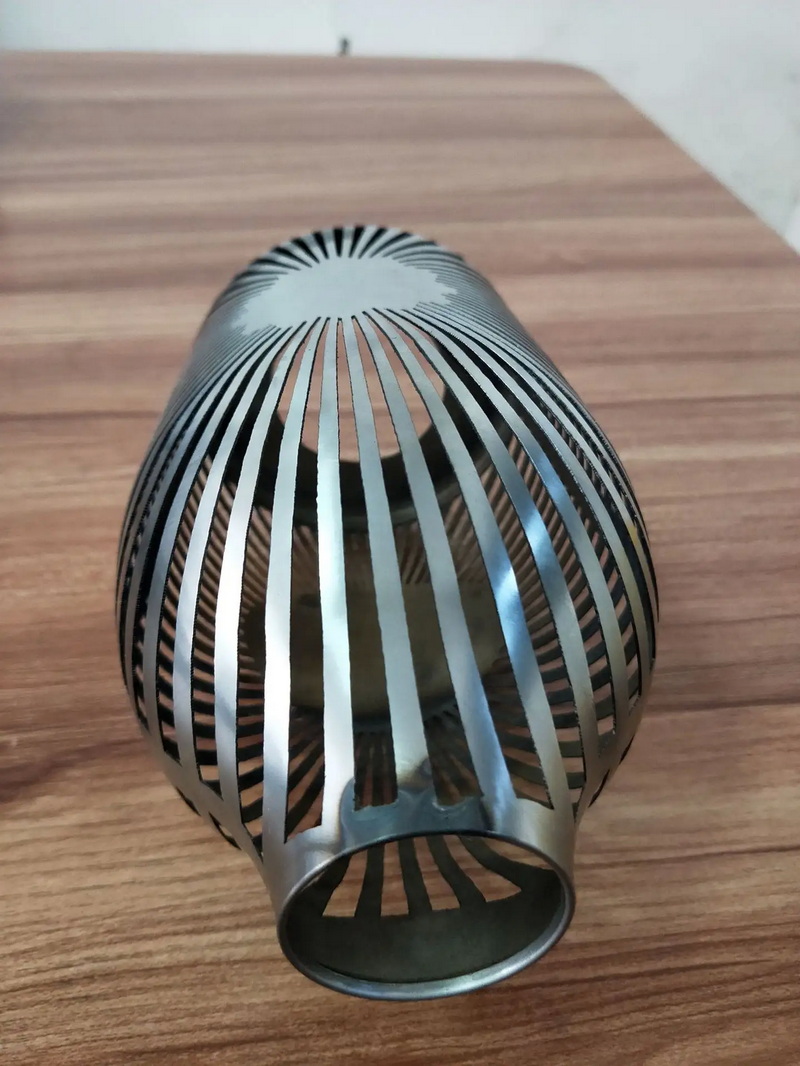

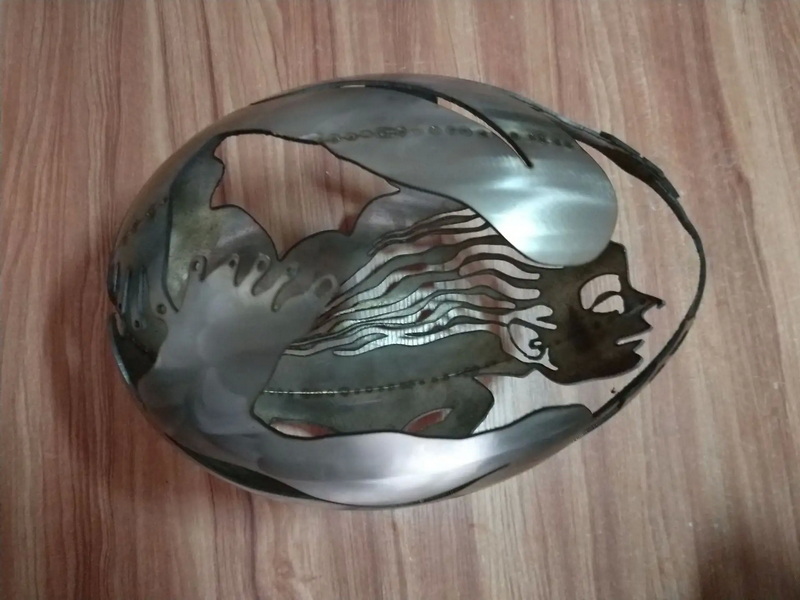

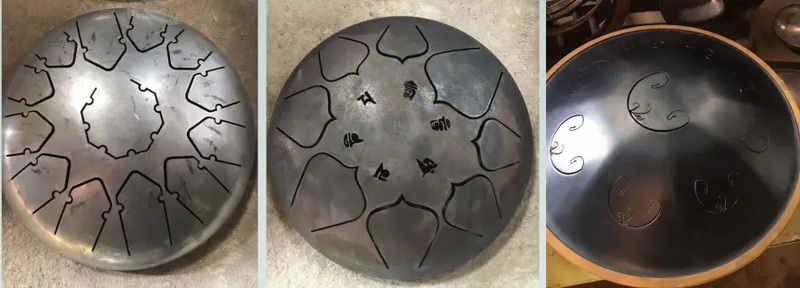

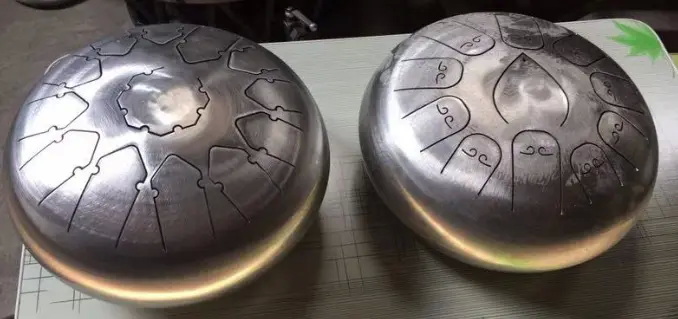

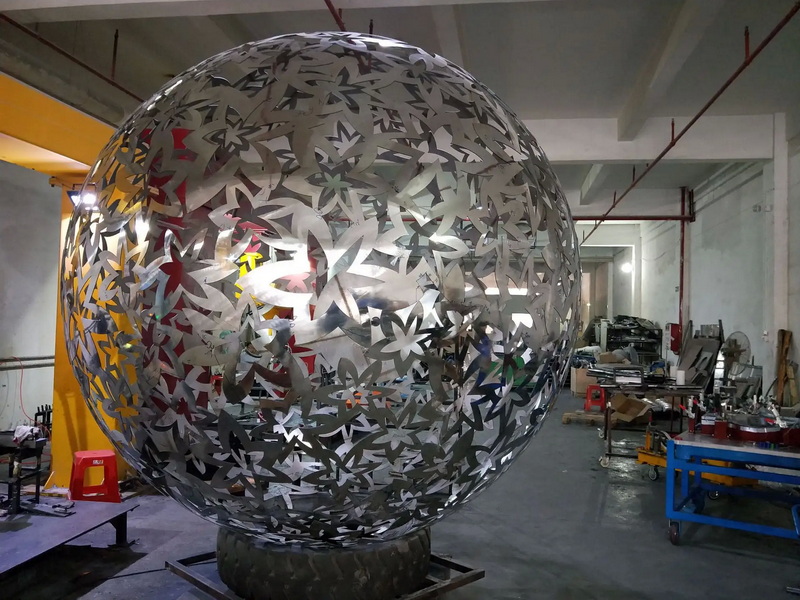

6、客戶案例圖:

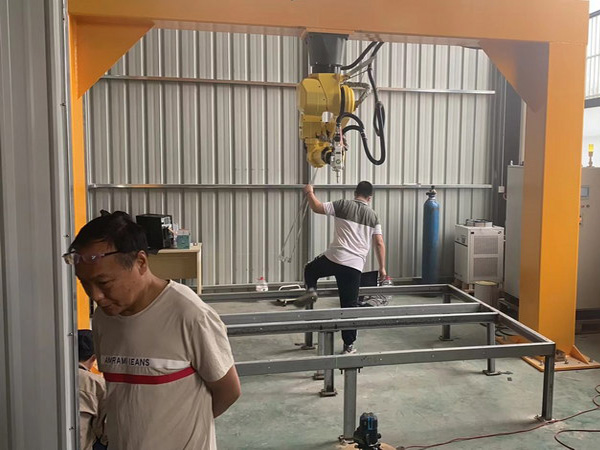

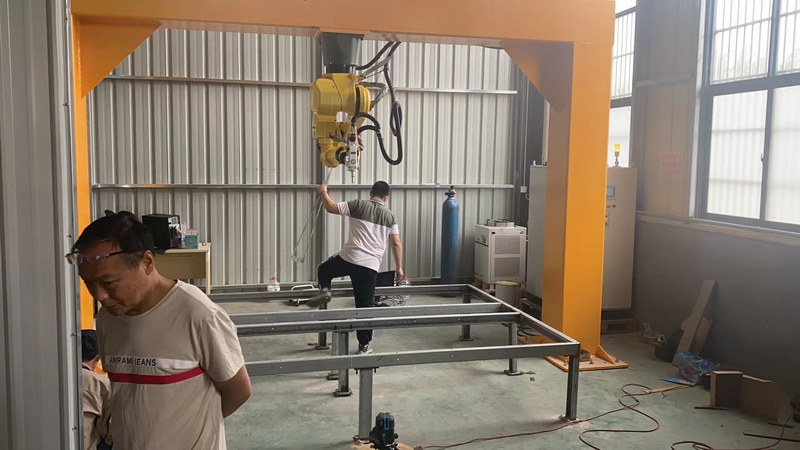

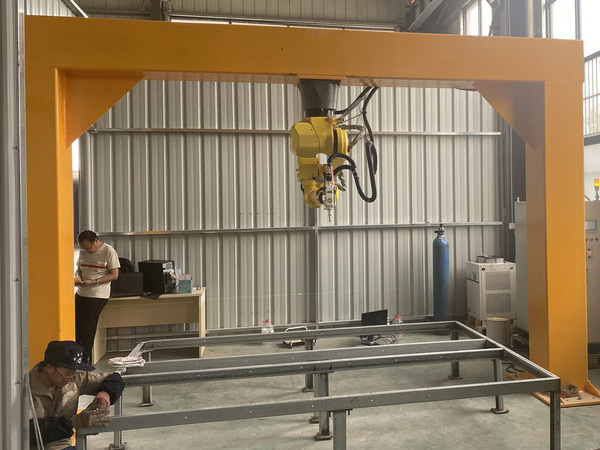

6.1、現場安裝圖



7、運行成本分析:

7.1 激光切割設備的消耗

項目

名稱

耗電量(KW/H)

整機功率(KVA)

因子

總耗電量

消耗(元)

電力消耗

激光器

2

5.5

5.5×70%=3.85

3.85度/時

3.85×1元/度=3.85元/時

機器人

2

冷水機

1

其他

0.5



7.2  切割輔助氣體消耗:切割碳鋼板(以連續加工 1mm 碳鋼板為例):

每小時耗氣約 0.7 瓶氧氣,每瓶氧氣(壓力 15.5Mpa,純度 99.5%)約合 14 元,則每小時輔助氣體消耗為:7元/小時。 注:建議客戶在產品生產過程中使用大瓶液態氧或液態氮來切割,這樣 輔助氣體的成本能節省近一半;

7.3  其他易耗品:?正常使用情況下

名稱

單價(元)

壽命(工作時間)

保護鏡片

100

300-500小時

聚焦鏡片

600

500-800小時

切割噴咀

15

150小時

8.售后服務:

接到客戶報修電話,3小時內反饋并提供遠程解決方案,遠程無法解決,省內12小時,省外48小時,到達現場(法定節假日除外)

9. 質量保證:自驗收起,整機壹年保修期,激光器22個月。
